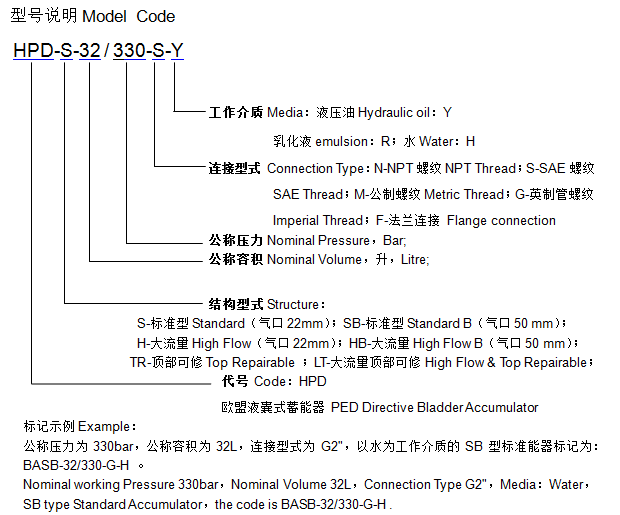

歐盟CE/PED標準囊式蓄能器 型號說明:

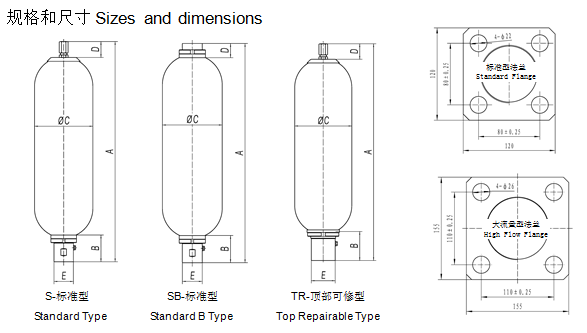

歐盟CE/PED標準囊式蓄能器 外形尺寸:

歐盟CE/PED標準囊式蓄能器 標準型蓄能器STANDARD ACCUMULATOR:

規格 SIZE L升	最大流量 MAX. Flow rate L/min	公稱壓力 Nom. Pressure Bar巴	尺寸DIMENSIONS（mm）							重量 Weight Kg
			A		B	C	D	E	接口螺紋
			S型	SB型
0.5	170	350	292	—	53	89	48	35	NPT3/4″ SAE#12	3.6
1.0	227	350	315	—	53	114	50	42		4.5
1.5			355							6.0
2.5			430							9.1
4.0	605	350	393	—	86	168	54	60	NPT1-1/4″ SAE#20	15
6.0			556	—						22
4.0	605	500	423		83	180	50	60		23
6.0			533							30
10	908	330	562.5	576.5	92	219 229	S型 58	76	G2″ NPT2″ SAE#24 M60×2 M50×1.5 FL	36
13			622.5	636.5						40
20			862.5	876.5						52
25			1032	1046						65
32			1395	1409			SB型 72			80
40			1586	1600						107
50			1925	1939						130
54			1990	2004						138
10	908	500	578	592	92	245	S型 58	76	G2″ NPT2″ SAE#24 M60×2 M50×1.5 FL	54
13			638	652						63
20			878	892						100
25			1047	1061						120
32			1410	1424			SB型 72			152
40			1595	1609						168
50			1935	1949						205
54			2000	2014						220
57			2015	2020						230

歐盟CE/PED標準囊式蓄能器 頂部可修（TR）TOP REPAIRABEL ACCUMULATOR:

規格 SIZE L升	最大流量 MAX. Flow rate L/M升/分	公稱壓力 Nom. Pressure Bar巴	尺寸DIMENSIONS（mm）						重量 Weight Kg
			A	B	φC	D	E	接口螺紋
10	908	330	558	92	219 229	54	76	G2″ NPT2″ SAE#24 M60×2 M50×1.5 FL	36
13			618						40
20			858						52
25			1028						65
32			1391						80
40			1582						107
50			1921						130
54			1986						138
10	908	550	574	92	245	54	76	G2″ NPT2″ SAE#24 M60×2 M50×1.5 FL	54
12			634						63
20			874						100
25			1043						120
32			1406						152
40			1591						168
50			1931						205
54			1996						220

歐盟CE/PED標準囊式蓄能器 大流量型蓄能器STANDARD ACCUMULATOR:

規格 SIZE L升	最大流量 MAX. Flow rate L/M升/分	公稱壓力 Nom. Pressure Bar巴	尺寸DIMENSIONS（mm）							重量 Weight Kg
			A		B	C	D	E	接口螺紋
			S型	SB型
10	908	330	562.5	576.5	125	219 229	S型 58	76	M72×2 FL	36
20			862.5	876.5						52
25			1032	1046						65
32			1395	1409						80
40			1586	1600			SB型 72			107
50			1925	1939						130
54			1990	2004						138

歐盟CE/PED標準囊式蓄能器 訂貨說明:

1.訂貨時須寫明型號代號全稱，如：最高工作壓力為330bar，公稱容積為10L，連接方式為法蘭連接，以液壓油為工作介質的S-標準型囊式蓄能器為：BES-10/330-F-Y。
2.若對囊式蓄能器有特殊要求時，請同本企業商洽。
3.本企業保留設計更改權，對修改不另行通知。
