歐盟CE/PED標準囊式蓄能器 型號說明:

BE S _ ※ / ※ _ ※ _ ※
① ② ③ ④ ⑤ ⑥
①名稱代號：歐標囊式蓄能器
②結構形式：S-標準型（殼體氣端口Φ22mm）
SB-標準型（殼體氣端口Φ50mm）
H-大流量（殼體氣端口Φ22mm）
HB-大流量（殼體氣端口Φ50mm）
HT-大流量頂部拆裝（殼體氣端口Φ89mm）
TR-頂部拆裝
③公稱容積：0.6~54L
④公稱壓力：330~550bar
⑤連接方式：N-NPT螺紋、S-SAE螺紋、
G-英制管螺紋、F-法蘭連接
⑥工作介質：Y-液壓油、R-乳化液、H-水

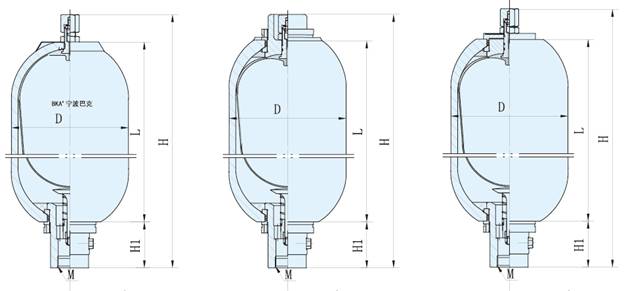

歐盟CE/PED標準囊式蓄能器 外形尺寸:

歐盟CE/PED標準囊式蓄能器 標準型蓄能器:

型號	公稱容積	最大流量	設計壓力	尺寸						凈重
	L	L/S	Bar	H		H1		D	接口螺紋M	kg
				S型	SB型	S型	SB型
				mm	mm	mm	mm	mm
BE-※-0.6/350-※-※	0.6	3	350	292	-	53	-	89	NPT3/4〞 SAE#12	3.6
BE-※-1.0/350-※-※	1.0	4		315	-	53	-	114		4.5
BE-※-1.5/350-※-※	1.5			355						6.0
BE-※-4.0/350-※-※	4.0	10		393	-	86	-	168	NPT1-1/4〞 SAE#20	15
BE-※-6.0/350-※-※	6.0			556	-		-			22
BE-※-10/330-※-※	10	15	330	562.5	576.5	92	92	219 299	G2〞 NPT2〞 SAE#24 M60×2 M50×1.5	36
BE-※-12/330-※-※	12			622.5	636.5					40
BE-※-20/330-※-※	20			862.5	876.5					52
BE-※-25/330-※-※	25			1032	1046					65
BE-※-32/330-※-※	32			1395	1409					80
BE-※-40/330-※-※	40			1586	1600					107
BE-※-50/330-※-※	50			1925	1939					130
BE-※-54/330-※-※	54			1990	2004					138
BE-※-10/※-※-※	10	15	400 450	560	574	92	92	232		42
BE-※-12/※-※-※	12			622.5	636.5					47
BE-※-20/※-※-※	20			862.5	876.5					62
BE-※-25/※-※-※	25			1032	1046					77
BE-※-32/※-※-※	32			1395	1409					95
BE-※-40/※-※-※	40			1586	1600					126
BE-※-50/※-※-※	50			1925	1939					154
BE-※-54/※-※-※	54			1990	2004					163
BE-※-10/550-※-※	10	15	550	578	592	92	92	245		54
BE-※-12/550-※-※	12			638	652					63
BE-※-20/550-※-※	20			878	892					100
BE-※-25/550-※-※	25			1047	1061					120
BE-※-32/550-※-※	32			1410	1424					152
BE-※-40/550-※-※	40			1595	1609					168
BE-※-50/550-※-※	50			1935	1949					205
BE-※-54/550-※-※	54			2000	2014					220

歐盟CE/PED標準囊式蓄能器 頂部拆裝:

型號	公稱 容積	最大流量	設計壓力	尺寸				凈重
	L	L/S	Bar	H	H1	D	接口螺紋M	kg
				mm	mm	mm
BE-※-10/330-※-※	10	15	330	558	92	219 299	G2〞 M60×2 M50×1.5	36
BE-※-12/330-※-※	12			618				40
BE-※-20/330-※-※	20			858				52
BE-※-25/330-※-※	25			1028				65
BE-※-32/330-※-※	32			1391				80
BE-※-40/330-※-※	40			1582				107
BE-※-50/330-※-※	50			1921				130
BE-※-54/330-※-※	54			1986				138
BE-※-10/※-※-※	10	15	400 450	556	92	232	G2〞 M60×2 M50×1.5	42
BE-※-12/※-※-※	12			618				47
BE-※-20/※-※-※	20			858				62
BE-※-25/※-※-※	25			1028				77
BE-※-32/※-※-※	32			1391				95
BE-※-40/※-※-※	40			1582				126
BE-※-50/※-※-※	50			1921				154
BE-※-54/※-※-※	54			1986				163
BE-※-10/550-※-※	10	15	550	574	92	245	G2〞 M60×2 M50×1.5	54
BE-※-15/550-※-※	12			634				63
BE-※-20/550-※-※	20			874				100
BE-※-25/550-※-※	25			1043				120
BE-※-32/550-※-※	32			1406				152
BE-※-40/550-※-※	40			1591				168
BE-※-50/550-※-※	50			1931				205
BE-※-54/550-※-※	54			1996				220

歐盟CE/PED標準囊式蓄能器 訂貨說明:

1.訂貨時須寫明型號代號全稱，如：最高工作壓力為330bar，公稱容積為10L，連接方式為法蘭連接，以液壓油為工作介質的S-標準型囊式蓄能器為：BES-10/330-F-Y。
2.若對囊式蓄能器有特殊要求時，請同本企業商洽。
3.本企業保留設計更改權，對修改不另行通知。
