GLL 型臥式冷卻器 簡介:

GLL 型臥式冷卻器由兩只相同面積的冷油器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動、可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質，根據使用場所、水系統條件可有多種選擇。
GLL型臥式冷卻器，又叫殼管式冷卻器，分為管程和殼程，在管內流動的液體行徑為管程，在管外流動的液體其行徑為殼程，管束的壁面即為傳熱面，當管束與殼體溫度差超過50℃時，采取相當?shù)臏囟妊a償措施，消除或減少熱應力。一般為水冷式，占主導地位。

GLL 型臥式冷卻器 特點:

1、GLL型臥式冷卻器采用裸管（表面未軋翅片）式傳熱管，管外界膜傳熱系數高，抗污染能力強。
2、GLL 型臥式冷卻器冷卻管采用優質紫銅管，并加工成翅片形散熱片，產品體積小、熱交換面積大。
3、GLL 型臥式冷卻器螺旋形導流板，使被冷卻液體成螺旋形連續均勻滾動流動，克服了折流式導板所產生的冷熱交換效率。
4、GLL 型臥式冷卻器采用脹管式封口，克服了材料經高溫焊接后產生的不良變化。
5、GLL 型臥式冷卻器結構性能良好，密封性能穩定，傳熱效率高、結構緊湊、占地面小。

GLL 型臥式冷卻器 結構:

GLL型臥式冷卻器傳熱管采用紫銅管軋制出散熱翅片，換熱面積大，產品體積小，重量輕。油冷卻器適用于粘度低和較清潔的油液的冷卻；GLL 型臥式冷卻器可應用于塑料機械、液壓設備、空壓機、稀油油滑系統、液力偶合器、電力裝置等行業。該系列油冷卻器產品從小型到中大型均可以根據客戶要求設計制造，覆蓋范圍廣。

GLL 型臥式冷卻器 工作原理:

手動工作過程:濾水器接入管道系統后，水由下部進水口進入濾水器，當水中雜質通過網芯時，由于體積大于網芯孔，而衩截留在網芯上，當聚積到一定數量時，即造成進出水口產生一定壓差值。（濾網精度直徑不同壓差不同,一般為0.15Mpa），手動打開排污閥門，排污開始，轉動手柄，旋轉方向分正反時針旋轉均可，每10秒--30秒轉動一格，手柄指向每一個凹部固定，水流對附著在網芯內側壁面上的雜質污物反向沖洗。直至旋轉一圈，關閉排污閥，手動排污完成。

GLL型臥式冷卻器 應用:

GLL型臥式冷卻器廣泛應用于冶金、礦山、水泥、電力、輕工、食品、化工、造紙等工業部門的稀油潤滑系統和液壓系統中用來冷卻系統中的潤滑油、液壓油等行業領域。

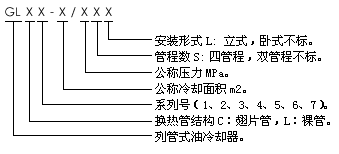

GLCGLL型臥式冷卻器 型號說明:

①名稱：列管式油冷卻器
②形式：翅片管
③系列代號：1、2、3、4
④公稱換熱面積

GLL 型臥式冷卻器 技術參數:

型號	冷卻面積	工作壓力	工作溫度	壓力降		油水	介質黏度	換熱系數
				油側	水側
GLC	0.4～1.2	0.6 1.0 1.6	≤100	≤0.1	≤0.05	1：1左右	20～300	≥350
GLC	1.3～3.5
GLC	4～11
GLC	13～27
GLC	30～54
GLC	55～90
GLL	4～7	0.63 1.0				1：1.5左右		≥300
GLL	12～28
GLL	35～60
GLL	80～120
GLL	160～200

注：GLC-A油冷卻器在相同工況下，換熱系數k值比GLC型提高15

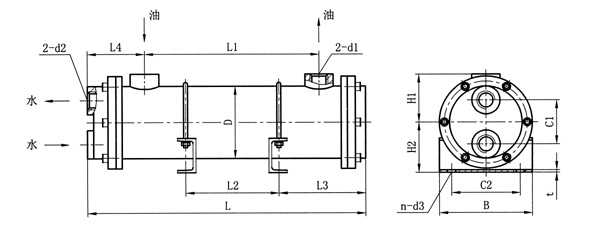

GLL型臥式冷卻器 尺寸示意圖:

型號	L	C	L1	H1	H2	D1	D2	C3	C2	B	L2	L3	D3	D4	n-d1	n-d2	n-b*L	DN1	DN2	重量
GLL3-4	1165	682	265	190	210	219	310	140	200	290	367	485	100	100	4-ø17.5	4-ø17.5	4-20+28	32	32	143
GLL3-5	1465	982										785								168
GLL3-6	1765	1282										1085	110					40		184
GLL3-7	2065	1512										1385								220
GLL4-12	1555	960	345	262	262	235	435	200	300	370	497	660	145	145			4-20*30	65	65	319
GLL4-16	1960	1365										1065								380
GLL4-20	2370	1775										1475								440
GLL4-24	2780	2175										1585	160		8-ø17.5			80		505
GLL4-28	3190	2585	350									2295								566
GLL5-35	2480	1692	500	315	313	426	535	235	300	520	730	1232	180	180		8-ø17.5	4-25*32	100	100	698
GLL5-40	2750	1962										1502								766
GLL5-45	3020	2202										1772	210					125		817
GLL5-50	3290	2472										2042								900
GLL5-60	3830	3012	515								725	2582								1027
GLL6-80	3160	2015	700	500	434	616	780	360	550	750	935	1555	295	295	8-ø22	8-ø22	4-25*32	200	200	1617
GLL6-100	3760	2615										2155								1890
GLL6-120	4360	3215										2755								2163

GLL型臥式冷卻器 水垢的清洗:

1、物理清洗辦法：固定管板式的可以用水泵刷子沖洗，如果是抽芯式即浮頭式的即可把管束抽出來沖洗；
2、化學清洗：方法當積垢由疏松變?yōu)橹旅堋⒂操|后，采用機械 清洗方法己達不到清垢目的，此時宜采用酸洗的方法。鹽酸不用預熱就能容易地溶解碳酸鈣和碳酸鎂水垢，因此酸洗液一般為常溫鹽酸溶液。酸洗雖然能很好的疏松水垢和恢復冷卻器表面的正常狀態，但鹽酸對冷卻銅管有腐蝕作用。為了保護冷卻器管壁不受鹽酸的侵蝕，在酸洗液內必須加入添加劑，即強烈地遲滯金屬溶解過程的物質。我們選用的添加劑為苯駢三氮唑，即BC-801水穩定劑，使用濃度為3%左右。根據經驗，若能夠按時進行機械清洗，酸洗可2a--3a進行1次；反之，需每年進行1次酸洗。
【使用注意】
冷卻器投用后,操作人員應定期對換熱器進行巡回檢查,判斷其是否運行正常。
(1)檢查工藝參數，嚴禁超溫、超壓運行。
(2)檢查隔槽、大鍋、接口法蘭有無泄漏。
(3)檢查基礎支座的穩固情況。
(4)檢查冷卻器及管線的振動情況。
(5)定時查看油品顏色及換熱后的溫度變化。
(6)冷卻器投用時,應打開冷卻線上放空閥排氣,見水后關閉,防止氣阻影響冷卻效果。
(7)冷卻器停運掃線時，停冷卻水，同時打開冷卻水放空閥，避免憋壓損壞設備。
(8)調節油品冷后溫度時，應先冷卻水出口閥控制。因為采用入口閥控制水量，雖然可以節約冷水，但是會引起冷卻器內水流短路或流速減慢，造成上熱下涼，影響換熱效果。故不宜用入口控制。
【排除故障】
1、冷卻液不足：添加冷卻液
2、散熱器散熱片阻塞：尋找解決阻塞的原因，清洗散熱器
3、散熱器通風不暢：按安裝要求增大通風有效面積，確保通風暢通
4、冷卻液風扇運行不正常：檢查風扇皮帶緊張度，必要時更換皮帶
5、風扇損壞：檢修或更換
6、水泵損壞：檢修或更換
7、節溫器故障:更換
8、噴油泵故障:請授權人員檢修或更換
9、供油定時不正確:查看噴油泵數據并請授權人員檢修調整
10、環境（進氣）溫度過高:保持機房通風合理降低機房溫度
11、機組過載嚴重:控制負載，禁止機組長時間超載運行
12、冷卻液報警開關（傳感器）或儀表故障:檢查控制屏，儀表，機體傳感器，修理或更換，排除故障。

GLL型臥式冷卻器應用:
GLL型臥式冷卻器廣泛應用于冶金、礦山、水泥、電力、輕工、食品、化工、造紙等工業部門的稀油潤滑系統和液壓系統中用來冷卻系統中的潤滑油、液壓油等行業領域。

【售前服務】：
產品訂貨前期產品介紹、技術交底、質量保證。
【售中服務】：
（1）、產品使用過程中公司定期組織技術、質檢等服務人員進行用戶訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
（2）、對一些較特殊或復雜的產品，公司安排用戶有關人員對產品的使用、故障排除、及調試等進行免費培訓。
【售后服務】：
（1）、對產品保證質量性能，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）。
（2）、對用戶投訴的質量問題，立即作出反應，售后服務人員在最短時間內趕赴現場，解決問題。
（3）、要求用戶填寫服務后的質量反饋信息表，作出鑒定意見，以便改進我們的服務工作。
（4）、未盡事宜按有關規范、標準執行。
GLL型臥式冷卻器產品承諾：
茸工一貫奉行誠信為企業的靈魂。本著提供高品質產品，竭誠為用戶服務的宗旨的經營原則，公司以滿足顧客需要為宗旨，愿意通過自己的努力共同促進雙方的合作，為顧客提供優質的產品和優良的服務,茸工實行公開服務承諾。
1.茸工所提供的產品從供貨之日起，在正常使用情況下，質保期為12個月，在質保期內，一律實行:保質、保量、包修、包換等。同時還提供終身免費質詢服務。
2.用戶在運輸、裝卸、儲存、擅自拆卸產品或養護不當、自然災害等原因造成產品損壞、使用不當或在保修期外，本公司對產品實行終身技術服務，只收取配件的成本費。
3.用戶如發現產品質量問題或服務抱怨，能恩收到用戶函電后，根據路程的遠近距離，本市城區2小時到達現場，外區域遇重大問題保證在24小時趕到現場并及時給予答復解決，確保用戶達到滿意。
4.公司承諾質保期滿后以最合理優惠價格快速地提供保養服務，并應買方要求派技術人員赴買方現場進行技術服務。
5.公司貨源充足，品種齊全，配件豐富，應急預案和措施嚴密，可以及時解決用戶臨時性的緊急需求。
6.產品使用過程中，用戶對產品質量、使用性能、改進意見或其他建設性建議等方面的反饋，茸工會積極采納并改進，以便進一步提高產品質量，更好地回報用戶。
