蓄能器固定組件 產品概述:

正確地安裝固定，是蓄能器正常運行、發揮應有作用的重要條件，當固定蓄能器時，不能讓殼體或接頭受到外加的壓力，尤其是在振動強烈、臥式安裝和1升上容量的蓄能器，必須使用固定組件。整套蓄能器安裝組件一般有后壁板、卡箍、托架、橡膠墊圈等組成，用于固定蓄能器，防止產生危險的振動。固定組件用于簡單和安全地固定，與安裝位置和使用地點無關，需要注意的是固定組件是為靜態應用設計，若要在動態狀態下使用，也叫以按照要求提供特別設計的卡箍。

蓄能器固定組件 型號說明:

NXQ _ L※ _ ※ _ ※
①    ②    ③   ④
① 名稱代號：蓄能器固定組件
② 公稱容量：1～100L
③ 蓄能器的直徑Φ114～Φ299
④ 卡箍數量：A 1個 B 2個

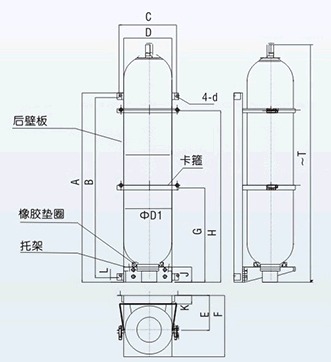

蓄能器固定組件 技術參數:

型號	～T	A	B	L	J	G	H	C	D	ΦD1	Φd	K	E	F
NXQ-L0.63-89	320	200	170	15	45	-	160	130	106	89	9	30	92.5	142
NXQ-L1-114	315	190	160	15	50	-	160	155	131	114	9	30	105	168
NXQ-L1.6-152	355	210	170	15	50	-	175	203	169	152	13	30	126	208
NXQ-L2.5-152	420	280	240			-	220
NXQ-L4-152	530	360	320			-	300
NXQ-L6.3-152	700	500	460			-	440
NXQ-L10-219	660	480	420	20	60	-	360	282	236	219	17	60	193	312
NXQ-L16-219	870	650	590			-	550
NXQ-L25-219	1170	850	790			-	750
NXQ-L40-219	1690 690	1350 480	1290 420			620	1250
NXQ-L20-299						-	400
NXQ-L25-299	780	570	510	30	100	-	450	362	316	299	17	60	233	392
NXQ-L40-299	1080	780	720			-	660
NXQ-L63-299	1500	1200	1140			600	1080
NXQ-L80-299	1810	1500	1440			680	1080
NXQ-L100-299	2220	1800	1740			680	1080

蓄能器固定組件 訂貨說明:

① 訂貨時須寫明型號代號全稱，如：蓄能器容量為40L，直徑為Φ210卡箍2個蓄能器固定組件：NXQ-L40-219-B；
② 若對蓄能器固定組件還有特殊要求時，請向本企業商洽；
③ 本企業保留設計更改權，對修改不另行通知。
