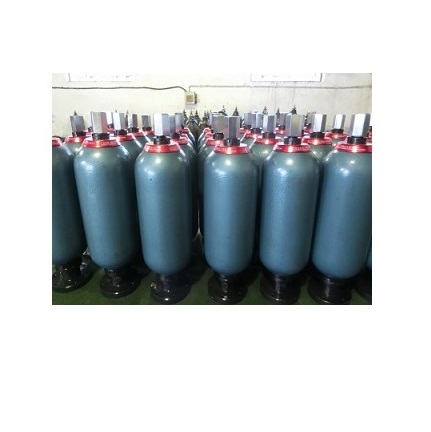

囊式蓄能器 產品概述:

NXQ系列國標囊式蓄能器的結構形式為膠囊式的蓄能器，由于其在儲蓄能量，穩定壓力，減少能耗，補償漏損等方面具有出色的特點，因此在被廣泛使用于汽車、機械機床、石油、航天航空等行業領域。

囊式蓄能器 工作原理:

囊式蓄能器主要就是利用氣體(一般為氮?dú)?的可壓縮性原理來蓄能的，其具體原理如下：在皮囊的內部充入氮?dú)�，外部則是由液壓油包圍，而當液壓油不斷增多時，皮囊就受到擠壓而變形，氣體體積遂之縮小，氣壓增大，這就是蓄能過程；而當氣體膨脹時，液壓油不斷被排出，這就是釋放能量的過程。

囊式蓄能器 型號說明:

NXQ _ ※ -_ ※ / ※ _ ※ _ ※
① ② ③ ④ ⑤ ⑥
① 名稱代號：液壓囊式蓄能器
② 結構形式：A-小口、AB-大口
③ 公稱容量：0.4～150L
④ 公稱壓力：10、20、31.5MPa
⑤ 連接方式：L-螺紋、F-法蘭
⑥ 工作介質：A-液壓油 Ra-乳化液

囊式蓄能器 技術參數:

公稱壓力：10、20、31.5MPa
適用介質：礦物油、
水-乙二醇、乳化液
介質溫度：-10℃～+70℃

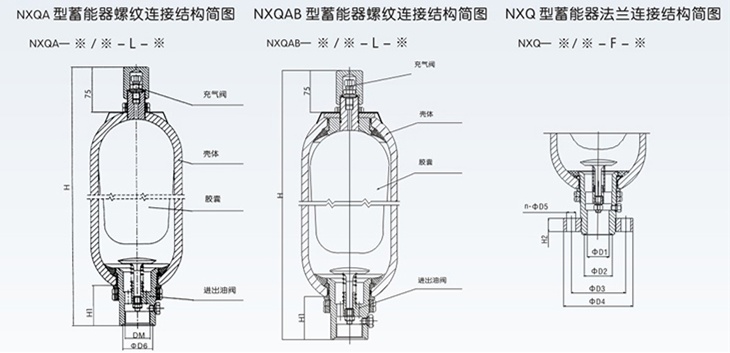

囊式蓄能器 內部結構及外形尺寸:

囊式蓄能器主體部分是皮囊與殼體，而重要部分就是皮囊，這也是決定產品質量、壽命的關鍵因素。皮囊的最上面的內孔有內螺紋，和充氣單向閥連接，充氣口里面有一個單向閥，閥芯后面有一個彈簧。皮囊和單向閥的接合面用紫銅墊密封。需要注意的是，對于不同容積和壓力的皮囊，其單向閥及各種輔助密封圈一般都是可以通用的。

型號（Model）	公稱壓力（MPa）	公稱容量（L）	連接方式		基本尺寸										重量（Kg）
			L	F
			H		DM	ΦD1	ΦD2	ΦD3	ΦD4	n-D5	ΦD6	H1	H2	ΦD
NXQ※-0.4/※-L-※	10 20 31.5	0.4	250		M27×2						32 （32×1.9）	52		89	3
NXQ※-0.63/※-L-※		0.63	320												3.5
NXQ※-1/※-L-※		1	315											114	5.5
NXQ※-1.6/※-L/F-※		1.6	355	370	M42×2	40	50 （50×3.1）	97	130	6-Φ17	50 （50×3.1）	66	25	152	12.5
NXQ※-2.5/※-L/F-※		2.5	420	435											15
NXQ※-4/※-L/F-※		4	530	545											18.5
NXQ※-6.3/※-L/F-※		6.3	700	715											25.5
NXQ※-10/※-L/F-※		10	660	685	M60×2	50	65 （65×3.1）	125	160	6-Φ22	70 （70×3.1）	85	32	219	48
NXQ※-16/※-L/F-※		16	870	895											63
NXQ※-25/※-L/F-※		25	1170	1195											84
NXQ※-40/※-L/F-※		40	1690	1715											119
NXQ※-20/※-L/F-※		20	690	715	M72×2	70	80 （80×3.1）	150	200	6-Φ26	80 （80×3.1）	105	40	299	92
NXQ※-25/※-L/F-※		25	780	805											105
NXQ※-40/※-L/F-※		40	1080	1110											135
NXQ※-63/※-L/F-※		63	1500	1530											191
NXQ※-80/※-L/F-※		80	1810	1840											241
NXQ※-100/※-L/F-※		100	2220	2250											290
NXQ※-100/※-L/F-※		100	1315	1360	M100×3	100	115 （115×3.1）	220	255	8-Φ26	115 （115×5.7）	115	50	426	441
NXQ※-160/※-L/F-※		160	1915	1960											552
NXQ※-200/※-L/F-※		200	2315	2360											663
NXQ※-250/※-L/F-※		250	2915	2960											786

括號內為O型密封圈尺寸，O型密封圈標準GB1235-76 注：1Mpa=10bar=10.2kg/cm2

囊式蓄能器 訂貨說明:

①訂貨時須寫明型號代號全稱，如：工作壓力為20Mpa，公稱容量25L，殼體結構為小口。工作介質為液壓油，連接方式為螺紋連接的囊式蓄能器：NXQA-25/20-L-A。
②若對蓄能器有特殊要求時，請同本公司商洽。
③本公司保留設計更改權，對修改恕不另行通知。
