皮囊式蓄能器
產品名稱 |
皮囊式蓄能器 |
產品品牌 |
茸工 |
產品型號 |
NXQ |
產品口徑 |
0.4-250L |
產品壓力 |
31.5Mpa |
產品材質 |
45#,不銹鋼 |
產品應用 |
儲能系統 |
聯系人 |
陳經理 |
聯系手機 |
18017116690 |
公司名稱 |
上海茸工液壓設備制造有限公司 |
開戶銀行 |
中國農業銀行股份有限公司上海惠南支行 |
開戶賬號 |
03895800040081800 |
售后承諾 |
質保一年，質量三包：包修、包換、包退。 |
皮囊式蓄能器 工作原理:
油液實際是不可壓縮的，因此不能蓄積壓力能。膠囊式蓄能器是利用氣體（氮?dú)猓┑目蓧嚎s性來蓄積液體的原理（即采用氮?dú)庾鳛閴嚎s介質）而工作的。膠囊式蓄能器由油液部分和帶有氣密隔離件的膠囊（內裝氮?dú)猓?gòu)成。位于膠囊周圍的油液與液壓回路相通。因此，當壓力升高時油液進入囊式蓄能器由此氣體被壓縮；當壓力下降時，壓縮氣體膨脹，進而將油液壓入回路。
皮囊式蓄能器 型號說明:
②結構形式：A－小口、AB－大口
③公稱容量：0.4～150L
④公稱壓力：10、20、31.5MPa
⑤連接方式：L－螺紋、F－法蘭
⑥工作介質：A-液壓油 Ra－乳化液
皮囊式蓄能器 技術參數:
公稱壓力：10、20、31.5MPa適用介質：礦物油、
水－乙二醇、乳化液
介質溫度：-10℃～+70℃

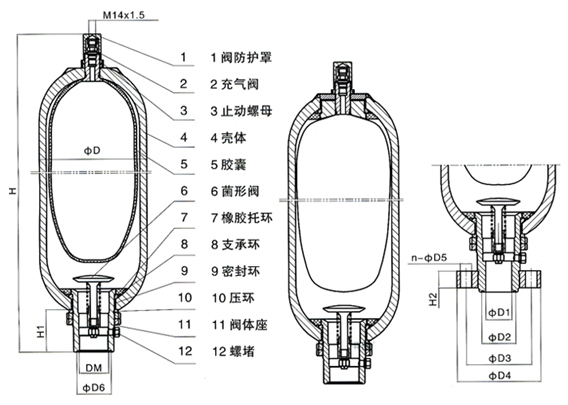

皮囊式蓄能器 內部結構及外形尺寸:
| 型號（Model） | 公稱壓力（MPa） | 公稱容量（L） | 連接方式 | 基本尺寸 | 重量（Kg） | ||||||||||
| L | F | ||||||||||||||
| H | DM | ΦD1 | ΦD2 | ΦD3 | ΦD4 | n-D5 | ΦD6 | H1 | H2 | ΦD | |||||
| NXQ※-0.4/※-L-※ |
10 20 31.5 |
0.4 | 250 |
|
M27×2 |
|
|
|
|
|
32 （32×1.9） |
52 |
|
89 | 3 |
| NXQ※-0.63/※-L-※ | 0.63 | 320 |
|
3.5 | |||||||||||
| NXQ※-1/※-L-※ | 1 | 315 |
|
114 | 5.5 | ||||||||||
| NXQ※-1.6/※-L/F-※ | 1.6 | 355 | 370 | M42×2 | 40 |
50 （50×3.1） |
97 | 130 | 6-Φ17 |
50 （50×3.1） |
66 | 25 | 152 | 12.5 | |
| NXQ※-2.5/※-L/F-※ | 2.5 | 420 | 435 | 15 | |||||||||||
| NXQ※-4/※-L/F-※ | 4 | 530 | 545 | 18.5 | |||||||||||
| NXQ※-6.3/※-L/F-※ | 6.3 | 700 | 715 | 25.5 | |||||||||||
| NXQ※-10/※-L/F-※ | 10 | 660 | 685 | M60×2 | 50 |
65 （65×3.1） |
125 | 160 | 6-Φ22 |
70 （70×3.1） |
85 | 32 | 219 | 48 | |
| NXQ※-16/※-L/F-※ | 16 | 870 | 895 | 63 | |||||||||||
| NXQ※-25/※-L/F-※ | 25 | 1170 | 1195 | 84 | |||||||||||
| NXQ※-40/※-L/F-※ | 40 | 1690 | 1715 | 119 | |||||||||||
| NXQ※-20/※-L/F-※ | 20 | 690 | 715 | M72×2 | 70 |
80 （80×3.1） |
150 | 200 | 6-Φ26 |
80 （80×3.1） |
105 | 40 | 299 | 92 | |
| NXQ※-25/※-L/F-※ | 25 | 780 | 805 | 105 | |||||||||||
| NXQ※-40/※-L/F-※ | 40 | 1080 | 1110 | 135 | |||||||||||
| NXQ※-63/※-L/F-※ | 63 | 1500 | 1530 | 191 | |||||||||||
| NXQ※-80/※-L/F-※ | 80 | 1810 | 1840 | 241 | |||||||||||
| NXQ※-100/※-L/F-※ | 100 | 2220 | 2250 | 290 | |||||||||||
| NXQ※-100/※-L/F-※ | 100 | 1315 | 1360 | M100×3 | 100 |
115 （115×3.1） |
220 | 255 | 8-Φ26 |
115 （115×5.7） |
115 | 50 | 426 | 441 | |
| NXQ※-160/※-L/F-※ | 160 | 1915 | 1960 | 552 | |||||||||||
| NXQ※-200/※-L/F-※ | 200 | 2315 | 2360 | 663 | |||||||||||
| NXQ※-250/※-L/F-※ | 250 | 2915 | 2960 | 786 | |||||||||||
皮囊式蓄能器 注意事項:
蓄能器殼體上不得進行焊接和任何機械加工；蓄能器膠囊內只許充入氮?dú)猓坏檬褂醚鯕饧捌渌扇夹院透g性氣體；蓄能器應安裝在由溢流閥或其他安全閥的液壓系統中。皮囊式蓄能器 訂貨說明:
1) 訂貨時須寫明型號代號全稱，如：工作壓力為20Mpa.公稱容量25L，殼體結構為小口。工作介質為液壓油，連接方式為螺紋連接的囊式蓄能器：NXQA－25/20－L－A。
2) 若對蓄能器有特殊要求時，請同本企業商洽。
3) 本企業保留設計更改權。對修改不另行通知。
