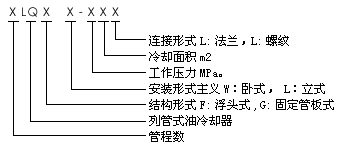

2LQF6W型冷卻器 型號說明：

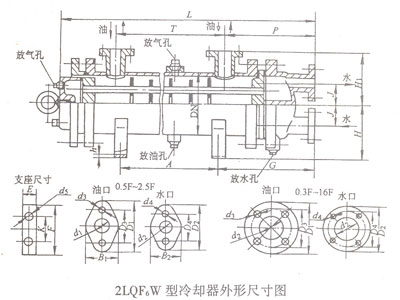

2LQF6W型冷卻器 A0.5F - A2.5F尺寸示意圖：

型號			A0.5F	A0.65F	A0.8F	A1.0F	A1.2F	A1.46F	A1.7F	A2.1F	A2.5F
換熱面積/cm2			0.5	0.65	0.8	1.0	1.2	1.46	1.7	2.1	2.5
底部尺寸		A	345	470	595	440	565	690	460	610	760
		K	90	90	90	104	104	104	120	120	120
		h	5	5	5	5	5	5	5	5	5
		E	40	40	40	45	45	45	50	50	50
		F	140	140	140	160	160	160	180	180	180
		d5	11	11	11	14	14	14	14	14	14
簡部尺寸		Dg	114	114	114	150	150	150	186	186	186
		H	115	115	115	140	140	140	165	165	165
		j	42	42	42	47	47	47	52	52	52
		H1	95	95	95	115	115	115	140	140	140
		L	614	739	859	762	887	1012	846	996	1146
		G	169	169	169	197	197	197	246	246	246
		P	162	162	162	190	190	190	226	226	226
		T	357	482	607	460	585	710	500	650	800
法蘭尺寸			橢圓法蘭
法 蘭 聯 接	油	d1	25	25	25	32	32	32	40	40	40
		D1	90	90	90	100	100	100	118	118	118
		B1	64	64	64	72	72	72	85	85	85
		D3	65	65	65	75	75	75	90	90	90
		d3	11	11	11	11	11	11	14	14	14
	水	d2	20	20	20	25	25	25	32	32	32
		D2	80	80	80	90	90	90	100	100	100
		B2	45	45	45	64	64	64	72	72	72
		D4	55	55	55	65	65	65	75	75	75
		d4	11	11	11	11	11	11	11	11	11
質量/kg			30	33	36	47	51	54	60	70	76

2LQF6W型冷卻器 A3.0F- A16F尺寸示意圖：

型號			A3.0F	A3.6F	A4.3F	A5.0F	A6.0F	A7.2F	A8.5F	A10F	A12F	A14F	A16F
換熱面積/cm2			3.0	3.6	4.3	5.0	6.0	7.2	8.5	10	12	14	16
底部尺寸		A	540	665	815	540	690	865	575	700	875	875	875
		K	140	140	140	170	170	170	230	230	230	230	230
		h	5	5	5	5	5	5	6	6	6	6	6
		E	55	55	55	60	60	60	65	65	65	65	65
		F	210	210	210	250	250	250	320	320	320	320	320
		d5	14	14	14	14	14	14	18	18	18	18	18
簡部尺寸		Dg	219	219	219	245	245	245	325	325	325	325	325
		H	200	200	200	240	240	240	280	280	280	280	280
		j	85	85	85	95	95	95	105	105	105	105	105
		H1	200	200	200	240	240	240	280	280	280	280	280
		L	965	1090	1240	1022	1172	1347	1112	1237	1412	1412	1412
		G	270	270	270	307	307	307	332	332	332	332	332
		P	265	265	265	292	292	292	322	322	322	322	322
		T	565	690	840	570	720	895	590	715	890	890	890
法蘭尺寸			圓形法蘭
法 蘭 聯 接	油	d1	50	50	50	65	65	65	80	80	80	80	80
		D1	160	160	160	180	180	180	195	195	195	195	195
		B1
		D3	125	125	125	145	145	145	160	160	160	160	160
		d3	18	18	18	18	18	18	8*ф18	8*ф18	8*ф18	8*ф18	8*ф18
	水	d2	40	40	40	50	50	50	65	65	65	65	65
		D2	145	145	145	160	160	160	180	180	180	180	180
		B2
		D4	110	110	110	125	125	125	145	145	145	145	145
		d4	18	18	18	18	18	18	18	18	18	18	18
質量/kg			110	119	130	145	161	176	215	231	250	260	270

2LQF6W型冷卻器 水垢的清洗:

1、物理清洗辦法：固定管板式的可以用水泵刷子沖洗，如果是抽芯式即浮頭式的即可把管束抽出來沖洗；
2、化學清洗：方法當積垢由疏松變?yōu)橹旅堋⒂操|(zhì)后，采用機械 清洗方法己達不到清垢目的，此時宜采用酸洗的方法。鹽酸不用預熱就能容易地溶解碳酸鈣和碳酸鎂水垢，因此酸洗液一般為常溫鹽酸溶液。酸洗雖然能很好的疏松水垢和恢復冷卻器表面的正常狀態，但鹽酸對冷卻銅管有腐蝕作用。為了保護冷卻器管壁不受鹽酸的侵蝕，在酸洗液內必須加入添加劑，即強烈地遲滯金屬溶解過程的物質。我們選用的添加劑為苯駢三氮唑，即BC-801水穩定劑，使用濃度為3%左右。根據經驗，若能夠按時進行機械清洗，酸洗可2a--3a進行1次；反之，需每年進行1次酸洗。
【使用注意】
冷卻器投用后,操作人員應定期對換熱器進行巡回檢查,判斷其是否運行正常。
(1)檢查工藝參數，嚴禁超溫、超壓運行。
(2)檢查隔槽、大鍋、接口法蘭有無泄漏。
(3)檢查基礎支座的穩固情況。
(4)檢查冷卻器及管線的振動情況。
(5)定時查看油品顏色及換熱后的溫度變化。
(6)冷卻器投用時,應打開冷卻線上放空閥排氣,見水后關閉,防止氣阻影響冷卻效果。
(7)冷卻器停運掃線時，停冷卻水，同時打開冷卻水放空閥，避免憋壓損壞設備。
(8)調節油品冷后溫度時，應先冷卻水出口閥控制。因?yàn)椴捎萌肟陂y控制水量，雖然可以節約冷水，但是會引起冷卻器內水流短路或流速減慢，造成上熱下涼，影響換熱效果。故不宜用入口控制。
【排除故障】
1、冷卻液不足：添加冷卻液
2、散熱器散熱片阻塞：尋找解決阻塞的原因，清洗散熱器
3、散熱器通風不暢：按安裝要求增大通風有效面積，確保通風暢通
4、冷卻液風扇運行不正常：檢查風扇皮帶緊張度，必要時更換皮帶
5、風扇損壞：檢修或更換
6、水泵損壞：檢修或更換
7、節溫器故障:更換
8、噴油泵故障:請授權人員檢修或更換
9、供油定時不正確:查看噴油泵數據并請授權人員檢修調整
10、環境（進氣）溫度過高:保持機房通風合理降低機房溫度
11、機組過載嚴重:控制負載，禁止機組長時間超載運行
12、冷卻液報警開關（傳感器）或儀表故障:檢查控制屏，儀表，機體傳感器，修理或更換，排除故障。

2LQF6W型冷卻器應用:
2LQF6W型冷卻器廣泛應用于冶金、礦山、水泥、電力、輕工、食品、化工、造紙等工業部門的稀油潤滑系統和液壓系統中用來冷卻系統中的潤滑油、液壓油等行業領域。
