QJH高壓球芯板式截止閥 技術(shù)參數(shù):

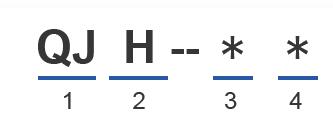

1、系列代號：QJ-球芯截止閥
2、壓力等級：H-315bar
3、公稱通徑：6、10、15、20、25、32、40、50mm
4、連接形式：B-板式、F-法蘭式、NL-內(nèi)螺紋連接、 WL-外螺紋連接
Series Code:QJ-Globe Stop Valve
Pressure Grade：H-315bar
Nominal Diameter：6,10,15,20,25,32,40,50mm
Connection Type:B-Manifold mounting,F-Flange type, NL-Female
thread join ,WL-Male thread join

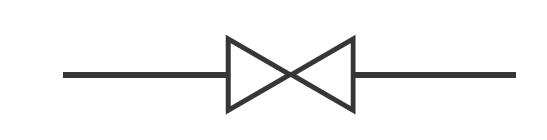

QJH高壓球芯板式截止閥 圖形符號:

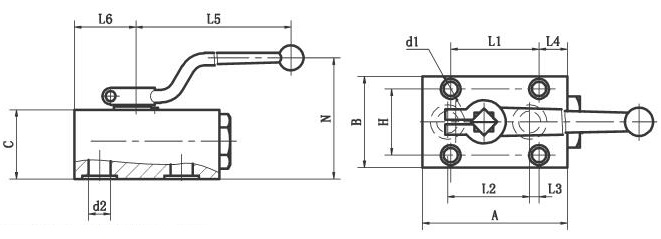

QJH高壓球芯板式截止閥 外形尺寸:

型號	A	B	C	L1	L2	L3	L4	L5	L6	H	N	d1	d2
QJH-10B	80	54	42	60	45	11	13	105	33	38	62	Ф8.5	Ф9
QJH-15B	92	58	44	56	52	6	18	147	39	42	77	Ф8.5	Ф14
QJH-20B	108	70	52	70	60	8.5	21.5	185	45	50	90	Ф11	Ф18
QJH-25B	125	75	60	80	72	11	20	185	54.5	55	99	Ф11	Ф24
QJH-32B	152	98	71	120	90	19	16	240	69.5	75	111	Ф13	Ф30
QJH-40B	185	120	93	150	110	23	20	240	80	90	129	Ф17	Ф38
