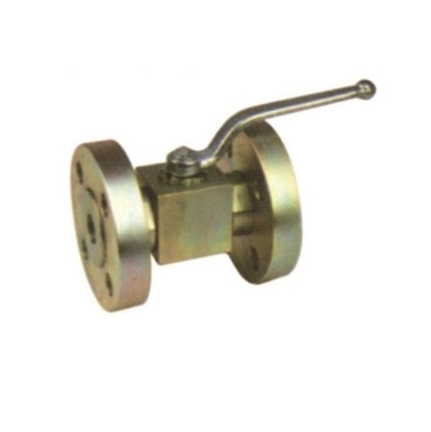

KHBF法蘭式球閥 型號說明:

1、系列代號：KHBF(KHMF)系列法蘭式球閥
2、公稱通徑：16、20、25、32、40、50mm
3、壓力范圍：40、63、100、160、250、315 bar
4、閥體材料：1-鋼
5、球體材料：1-鋼
6、工作溫度：1. -25~+100 ℃、2. -30~+170 ℃
7、其他密封：2-丁晴橡膠
8、手柄形式：02-鋁質曲柄、06-鋼質曲柄、09-不帶手柄
9、設計序號：由生產商定

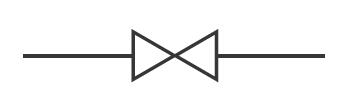

KHBF法蘭式球閥 圖形符號:

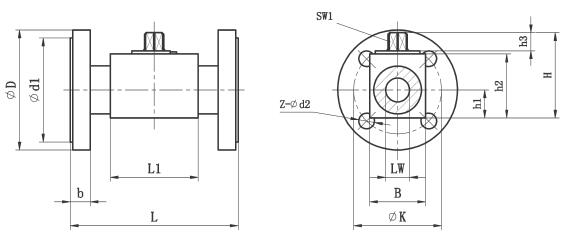

KHBF法蘭式球閥 DN16-25外形尺寸:

型號	壓力范圍	DN	LW	L	L1	D	d1	d2	K	B	b	H	h1	h2	h3	SW1	Z
KHBF-016	10-40	16	15	130	48	95	45	14	65	38	16	62	19	45	11	9	4
KHBF-016	63-160					105		14	75		20
KHBF-016	250-315					130		18	90		26
KHBF-020	10-40	20	20	150	60	105	58	14	75	48	18	75	25	57	11	12	4
KHBF-025	10-40	25	25	160	65	115	68	14	85	57	18	82	28.5	64	11	12	4
KHBF-025	63-160					140		18	100		24
KHBF-025	250					150		22	105		28
KHBF-025	315					160		22	115		34

KHBF法蘭式球閥 DN32-50外形尺寸:

簡略型號	壓力范圍	DN	LW	L	L1	D	d1	d2	k	B	b	H	h1	h2	h3	SW1	Z
KHMF-032	10-40	32	30	180	84	140	78	18	100	75	18	103	37.5	84	12	14	4
KHMF-032	63-160					155		22	110		26
KHMF-040	10-40	40	38	200	91	150	88	18	110	85	18	114	42.5	95	12	14	4
KHMF-040	63-160					170		22	125		28
KHMF-040	250					185		26	135		34
KHMF-040	315					195		26	145		38
KHMF-050	10-40	50	48	230	100	165	102	18	125	105	20	131.5	52.5	112.5	12	14	4
KHMF-050	63					180		22	135		26
KHMF-050	100-160					195		26	145		30
KHMF-050	250					200		26	150		38						8
KHMF-050	315					210		26	160		42

KHBF法蘭式球閥 外形尺寸:

簡略型號	壓力范圍	DN	LW	L	L1	D	d1	d2	k	B	b	H	h1	h2	h3	SW1	Z
KHMF-032	10-40	32	30	130	84	140	78	18	100	75	18	103	37.5	84	12	17	4
KHMF-040		40	38	140	91	150	88		110	85	18	114	42.5	95
KHMF-050		50	48	150	100	165	102		125	105	20	131.5	52.5	112.5
