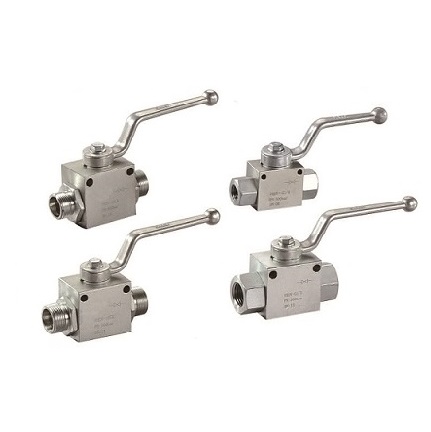

VH2V直通高壓球閥
產品名稱
 VH2V直通高壓球閥
產品品牌
 茸工
產品型號
 VH2V
產品口徑
 1/8-2寸
產品壓力
 31.5-50Mpa
產品材質
 45#
產品應用
 液壓系統
聯系人
 陳經理
聯系手機
 18017116690
公司名稱
 上海茸工液壓設備制造有限公司
開戶銀行
 中國農業銀行股份有限公司上�；菽现�
開戶賬號
 03895800040081800
售后承諾
 質保一年，質量三包：包修、包換、包退。

VH2V直通高壓球閥 型號說明:

VH2V直通高壓球閥型號說明

1、系列代號：VH2V系列
2、連接代號：M**、G**、**LR、**SR、PT**、NPT**
3、閥體材料：1-鋼
4、球體材料：1-鋼、2-黃銅
5、工作溫度：1. -25~+100℃、2. -30~+170℃
6、其他密封：2-丁晴橡膠、4-氟橡膠
7、手柄形式：01-鋁質直柄、02-鋁質曲柄、03-鑄鋅直柄、04-鑄鋅曲柄、
05-鋼質直柄、06-鋼質曲柄、09-不帶手柄
8、設計序號：由生產商定
9、表面處理：空白-磷化、G-電鍍黃鋅

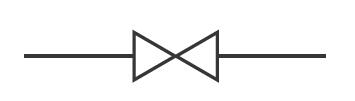

VH2V直通高壓球閥 圖形符號:

VH2V直通高壓球閥圖形符號

VH2V直通高壓球閥 M螺紋尺寸圖:

VH2V直通高壓球閥M螺紋尺寸圖

簡略型號 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
VH2V-M16×1.5 500 06 06 11 M16×1.5 11 69 40 26 31.5 13.5 35 09 22 4.5 4.8
VH2V-M27×1.5 500 10 10 20 M27×1.5 12 76 42 32 31.5 16 40 09 27 5.3 5.8
VH2V-M36×2 400 20 20 30 M36×2 15 103 60 48 48.5 25 58 12 41 6.5 6
VH2V-M42×2 350 25 23 35 M42×2 18 116 65 57 50.5 28.5 65 12 50 8.5 7

VH2V直通高壓球閥 G螺紋尺寸圖:

VH2V直通高壓球閥G螺紋尺寸圖

簡略型號 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
VH2V-G1/4 500 06 06 ／ G1/4 14 69 40 26 31.5 13.5 35 09 22 4.5 4.8
VH2V-G3/8 500 10 10 ／ G3/8 14 72 42 32 31.5 16 40 09 27 5.3 5.8
VH2V-G1/2 500 13 12 ／ G1/2 16 83 48 35 38.5 18 45 09 30 6.5 6
VH2V-G3/4 400 20 20 ／ G3/4 18 93 60 50 48.5 23 58 12 41 6.5 6
VH2V-G1 350 25 25 ／ G1 21 115 65 57 50.5 27.5 65 12 46 8.5 7

VH2V直通高壓球閥 NPT螺紋尺寸圖:

VH2V直通高壓球閥NPT螺紋尺寸圖

簡略型號 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
VH2V-NPT1/4 500 06 06 ／ NPT1/4 14 69 40 26 31.5 13.5 35 09 22 4.5 4.8
VH2V-NPT3/8 500 10 10 ／ NPT3/8 14 72 42 32 31.5 16 40 09 27 5.3 5.8
VH2V-NPT1/2 500 13 12 ／ NPT1/2 16 83 48 35 38.5 18 45 09 30 6.5 6
VH2V-NPT3/4 400 20 20 ／ NPT3/4 18 95 60 50 48.5 23 58 12 41 6.5 6
VH2V-NPT1 350 25 23 ／ NPT1 21 113 65 57 50.5 27.5 65 12 46 8.5 7

VH2V直通高壓球閥 LR螺紋尺寸圖:

VH2V直通高壓球閥LR螺紋尺寸圖

簡略型號 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
VH2V-08LR 500 06 06 08 M14×1.5 10 67 40 26 31.5 13.5 35 09 22 4.5 4.8
VH2V-12LR 500 10 10 12 M18×1.5 11 74 42 32 31.5 16 40 09 27 5.3 5.8
VH2V-15LR 500 13 12 15 M22×1.5 12 82 48 35 38.5 18 45 09 30 6.5 6
VH2V-18LR 500 13 12 18 M26×1.5 12 82 48 35 38.5 18 45 09 30 6.5 6
VH2V-22LR 400 20 19 22 M30×2 14 101 60 50 48.5 23 58 12 41 6.5 6
VH2V-28LR 350 25 24 28 M36×2 14 108 65 57 50.5 27.5 65 12 46 8.5 7

VH2V直通高壓球閥 SR螺紋尺寸圖:

VH2V直通高壓球閥SR螺紋尺寸圖

簡略型號 PN(bar) DN LW RA d1 i L L1 B L2 h1 h2 SW1 SW2 D h3
VH2V-10SR 500 06 06 10 M18×1.5 12 73 40 26 31.5 13.5 35 09 22 4.5 4.8
VH2V-14SR 500 10 10 14 M22×1.5 14 80 42 32 31.5 16 40 09 27 5.3 5.8
VH2V-16SR 500 13 12 16 M24×1.5 14 86 48 35 38.5 18 45 09 30 6.5 6
VH2V-20SR 500 13 12 20 M30×2 16 90 48 35 38.5 18 45 09 30 6.5 6
VH2V-25R 400 20 20 25 M36×2 18 109 60 50 48.5 23 58 12 41 6.5 6
VH2V-30SR 350 25 25 30 M42×2 20 120 65 57 50.5 27.5 65 12 46 8.5 7
