上海茸工液壓設備制造有限公司

客服熱線咨詢 : 021-31009700

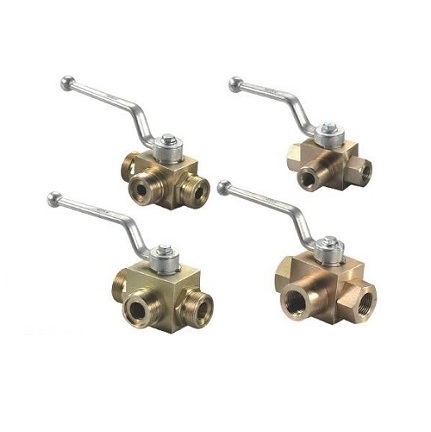

KHB3K二位三通球閥
產品名稱
 KHB3K二位三通球閥
產品品牌
 茸工
產品型號
 KHB3K
產品口徑
 1/8-2寸
產品壓力
 31.5-50Mpa
產品材質
 45#
產品應用
 液壓系統
聯系人
 陳經理
聯系手機
 18017116690
公司名稱
 上海茸工液壓設備制造有限公司
開戶銀行
 中國農業銀行股份有限公司上�；菽现�
開戶賬號
 03895800040081800
售后承諾
 質保一年，質量三包：包修、包換、包退。

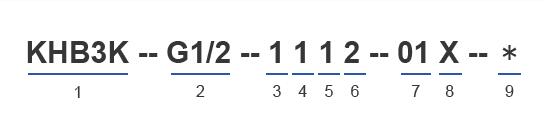

KHB3K二位三通球閥 型號說明:

KHB3K二位三通球閥型號說明

1、系列代號：KHB3K(BK3)系列二位三通球閥
2、連接代號：G**、**LR、**SR、PT**、NPT**
3、閥體材料：1-鋼
4、球體材料：1-鋼、2-黃銅
5、工作溫度：1. -25~+100℃、2. -30~+170℃
6、其他密封：2-丁晴橡膠、4-氟橡膠
7、手柄形式：01-鋁質直柄、02-鋁質曲柄、03-鑄鋅直柄、04-鑄鋅曲柄
05-鋼質直柄、06-鋼質曲柄、09-不帶手柄
8、設計序號：由生產商定
9、表面處理：空白-磷化、G-電鍍黃鋅

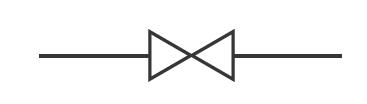

KHB3K二位三通球閥 圖形符號:

KHB3K二位三通球閥圖形符號

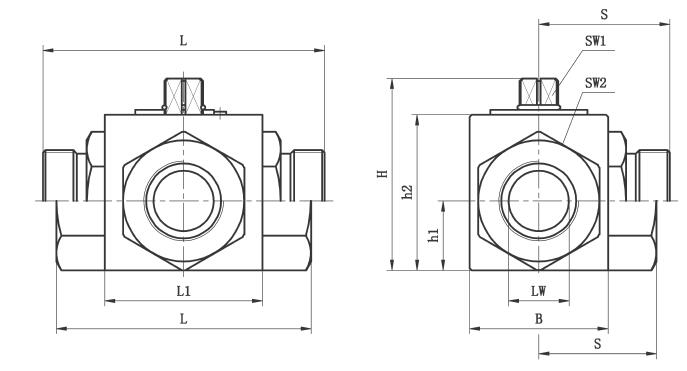

KHB3K二位三通球閥 外形尺寸:

KHB3K二位三通球閥外形尺寸

KHB3K二位三通球閥 M螺紋尺寸圖:

KHB3K二位三通球閥M螺紋尺寸圖

簡略型號 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 S
KHB3K-M16×1.5 500 06 06 11 M16×1.5 11 69 40 26 45 13.5 33 8 09 22 27.5
KHB3K-M22×1.5 500 08 08 16 M22×1.5 12 76 42 32 49 16 36 10 09 27 33
KHB3K-M27×1.5 500 10 10 20 M27×1.5 12 76 42 32 49 16 36 10 09 27 33
KHB3K-M30×1.5 400 16 15 24 M30×1.5 13 84 48 38 61 19 45 11 09 32 37
KHB3K-M36×2 315 20 20 30 M36×2 15 103 60 48 70 25 55 11 12 41 45.5
KHB3K-M42×2 315 25 23 35 M42×2 18 116 65 57 79 28.5 64 11 12 50 54
KHB3K-M52×2 315 32 32 40 M52×2 20 149 84 75 101 37.5 84 12 14 60 70
KHB3K-M60×2 315 40 38 45 M60×2 22 174 91 85 112 42.5 95 12 14 70 84

KHB3K二位三通球閥 G螺紋尺寸圖:

KHB3K二位三通球閥G螺紋尺寸圖

簡略型號 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 S
KHB3K-G1/8 500 04 06 ／ G1/8 10 69 40 26 45 13.5 33 8 09 22 35
KHB3K-G1/4 500 06 06 ／ G1/4 14 69 40 26 45 13.5 33 8 09 22 35
KHB3K-G3/8 500 10 10 ／ G3/8 14 72 42 32 49 16 36 10 09 27 36
KHB3K-G1/2 500 13 12 ／ G1/2 16 83 48 35 49 17 40 10 09 30 40
KHB3K-G1/2 400 16 15 ／ G1/2 16 83 48 38 61 19 45 11 09 32 42
KHB3K-G3/4 315 20 20 ／ G3/4 18 95 60 48 70 25 55 11 12 41 49
KHB3K-G1 315 25 25 ／ G1 21 113 65 57 79 28.5 64 11 12 50 56.5
KHB3K-G 11/4 315 32 32 ／ G 11/4 22 110 84 75 101 37.5 84 12 14 60 62.5
KHB3K-G 11/2 315 40 38 ／ G 11/2 24 130 91 85 112 42.5 95 12 14 70 61
KHB3K-G2 315 50 48 ／ G2 26 140 100 105 131 52.5 112 12 14 80 62.5

KHB3K二位三通球閥 NPT螺紋尺寸圖:

KHB3K二位三通球閥NPT螺紋尺寸圖

簡略型號 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 S
KHB3K-NPT1/8 500 04 06 ／ NPT1/8 10 69 40 26 45 13.5 33 8 09 22 35
KHB3K-NPT1/4 500 06 06 ／ NPT1/4 14 69 40 26 45 13.5 33 8 09 22 35
KHB3K-NPT3/8 500 10 10 ／ NPT3/8 14 72 42 32 49 16 36 10 09 27 36
KHB3K-NPT1/2 500 13 12 ／ NPT1/2 16 83 48 35 49 17 40 10 09 30 40
KHB3K-NPT1/2 400 16 15 ／ NPT1/2 16 83 48 38 61 19 45 11 09 32 42
KHB3K-NPT3/4 315 20 20 ／ NPT3/4 18 95 60 48 70 25 55 11 12 41 49
KHB3K-NPT1 315 25 25 ／ NPT1 21 113 65 57 79 28.5 64 11 12 50 56.5
KHB3K-NPT 11/4 315 32 32 ／ NPT 11/4 22 110 84 75 101 37.5 84 12 14 60 62.5
KHB3K-NPT 11/2 315 40 38 ／ NPT 11/2 24 130 91 85 112 42.5 95 12 14 70 61
KHB3K-NPT2 315 50 48 ／ NPT2 26 140 100 105 131 52.5 112 12 14 80 62.5

KHB3K二位三通球閥 LR螺紋尺寸圖:

KHB3K二位三通球閥LR螺紋尺寸圖

簡略型號 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 S
KHB3K-06LR 500 04 04 06 M12×1.5 10 67 40 26 45 13.5 33 8 09 22 33.5
KHB3K-08LR 500 06 06 08 M14×1.5 10 67 40 26 45 13.5 33 8 09 22 33.5
KHB3K-10LR 500 08 08 10 M16×1.5 11 74 42 32 49 16 36 10 09 27 37
KHB3K-12LR 500 10 10 12 M18×1.5 11 74 42 32 49 16 36 10 09 27 37
KHB3K-15LR 500 13 12 15 M22×1.5 12 82 48 35 53 17 40 10 09 30 40
KHB3K-15LR 500 12 12 15 M22×1.5 12 82 48 38 61 19 45 11 09 32 40
KHB3K-18LR 500 13 12 18 M26×1.5 12 82 48 35 53 17 40 10 09 30 42
KHB3K-18LR 400 16 15 18 M26×1.5 12 82 48 38 61 19 45 11 09 32 42
KHB3K-22LR 315 20 19 22 M30×2 14 101 60 48 70 25 55 11 12 41 52
KHB3K-28LR 315 25 24 28 M36×2 14 108 65 57 79 28.5 64 11 12 50 54
KHB3K-35LR 315 32 30 35 M45×2 16 141 84 75 101 37.5 84 12 14 60 66
KHB3K-42LR 315 40 36 42 M52×2 16 162 91 85 112 42.5 95 12 14 70 78

KHB3K二位三通球閥 SR螺紋尺寸圖:

KHB3K二位三通球閥SR螺紋尺寸圖

簡略型號 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2 S
KHB3K-08SR 500 04 05 08 M16×1.5 12 73 40 26 45 13.5 33 8 09 22 37
KHB3K-10SR 500 06 06 10 M18×1.5 12 73 40 26 45 13.5 33 8 09 22 37
KHB3K-12SR 500 08 08 12 M20×1.5 12 76 42 32 49 16 36 10 09 27 38
KHB3K-14SR 500 10 10 14 M22×1.5 14 80 42 32 49 16 36 10 09 27 40
KHB3K-16SR 500 13 12 16 M24×1.5 14 86 48 35 53 17 40 10 09 30 44
KHB3K-16SR 500 12 12 16 M24×1.5 14 86 48 38 61 19 45 11 09 32 43.5
KHB3K-20SR 500 13 12 20 M30×2 16 90 48 35 53 17 40 10 09 30 44
KHB3K-20SR 400 16 15 20 M30×2 16 90 48 38 61 19 45 11 09 32 45.5
KHB3K-25SR 315 20 20 25 M36×2 18 109 60 48 70 25 55 11 12 41 56
KHB3K-30SR 315 25 25 30 M42×2 20 120 65 57 79 28.5 64 11 12 50 60
KHB3K-38SR 315 32 30 38 M52×2 22 153 84 75 101 37.5 84 12 14 60 72
