上海茸工液壓設備制造有限公司

客服熱線咨詢 : 021-31009700

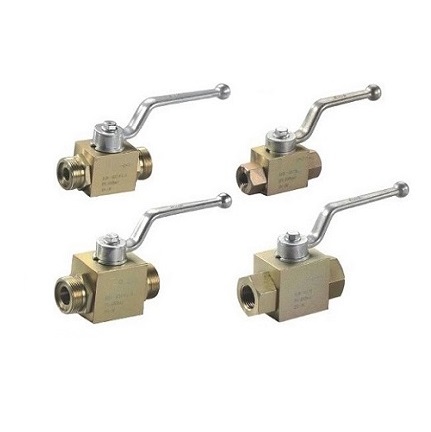

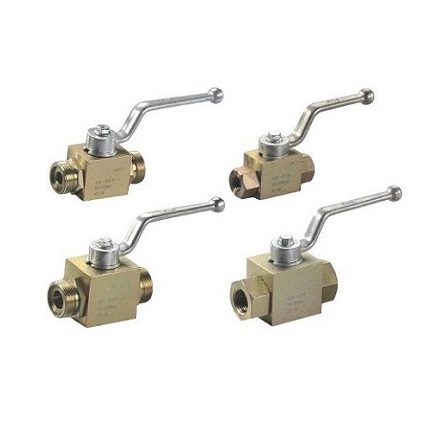

SR螺紋高壓球閥
產品名稱
 SR螺紋高壓球閥
產品品牌
 茸工
產品型號
 SR螺紋
產品口徑
 08-38SR
產品壓力
 31.5-50Mpa
產品材質
 45#
產品應用
 液壓系統
聯系人
 陳經理
聯系手機
 18017116690
公司名稱
 上海茸工液壓設備制造有限公司
開戶銀行
 中國農業銀行股份有限公司上海惠南支行
開戶賬號
 03895800040081800
售后承諾
 質保一年，質量三包：包修、包換、包退。

SR螺紋高壓球閥 型號說明:

SR螺紋高壓球閥型號說明

1、系列代號：KHB(BKH)系列、KHM(MKH)系列
2、連接代號：M**、G**、**LR、**SR、PT**、NPT**
3、閥體材料：1-鋼
4、球體材料：1-鋼、2-黃銅
5、工作溫度：1. -25~+100℃、2. -30~+170℃
6、其他密封：2-丁晴橡膠、4-氟橡膠
7、手柄形式：01-鋁質直柄、02-鋁質曲柄、03-鑄鋅直柄、04-鑄鋅曲柄
05-鋼質直柄、06-鋼質曲柄、09-不帶手柄
8、設計序號：由生產商定
9、表面處理：空白-磷化、G-電鍍黃鋅

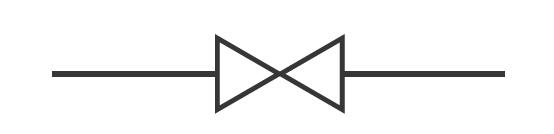

SR螺紋高壓球閥 圖形符號:

SR螺紋高壓球閥圖形符號

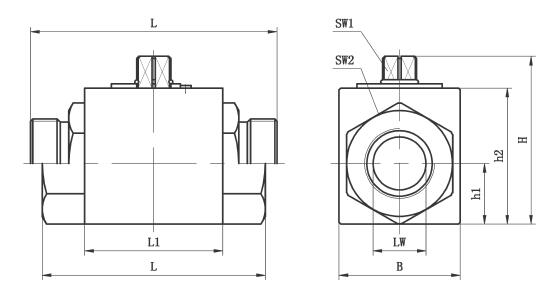

SR螺紋高壓球閥外形尺寸:

SR螺紋高壓球閥外形尺寸

KHB-SR 結構尺寸
SR螺紋高壓球閥
簡略型號 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2
KHB-08SR 500 4 5 8 M16×1.5 12 73 40 26 45 13.5 33 8 9 22
KHB-10SR 500 6 6 10 M18×1.5 12 73 40 26 45 13.5 33 8 9 22
KHB-12SR 500 8 8 12 M20×1.5 12 76 42 32 49 16 36 10 9 27
KHB-14SR 500 10 10 14 M22×1.5 14 80 42 32 49 16 36 10 9 27
KHB-16SR 500 13 12 16 M24×1.5 14 86 48 35 53 17 40 10 9 30
KHB-16SR 500 12 12 16 M24×1.5 14 86 48 38 61 19 45 11 9 32
KHB-20SR 500 13 12 20 M30×2 16 90 48 35 53 17 40 10 9 30
KHB-20SR 400 16 15 20 M30×2 16 90 48 38 61 19 45 , , , 32
11 9
KHB-25SR 315 20 20 25 M36×2 18 109 60 48 70 25 55 11 12 41
KHB-30SR 315 25 25 30 M42×2 20 120 65 57 79 28.5 64 11 12 50
KHB-38SR 315 32 30 38 M52×2 22 153 84 75 101 37.5 84 12 14 60
