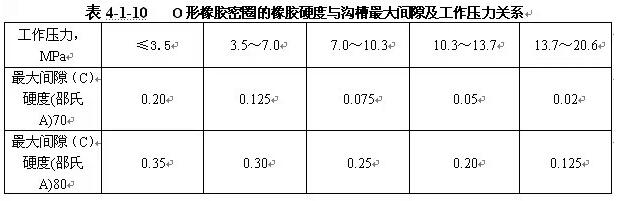

O型圈的硬度與溝槽最大間隙及工作壓力關系

密封間隙的大小與壓力等級、橡膠硬度及O形橡膠密封圈斷面的直徑相關情況，見下表：

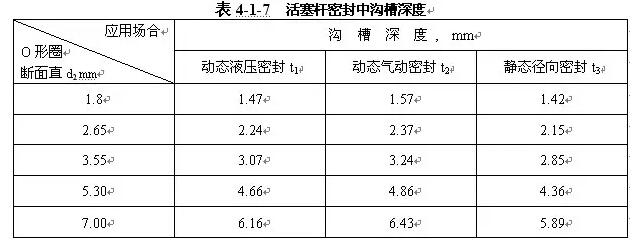

活塞桿密封中溝槽深度

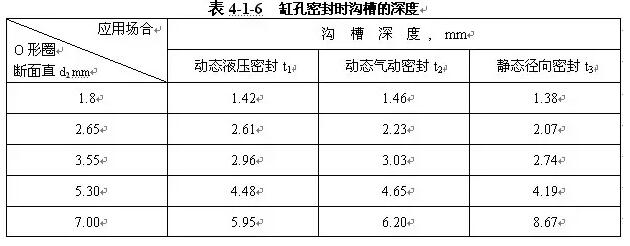

缸孔密封時溝槽的深度

徑向密封溝槽的深度

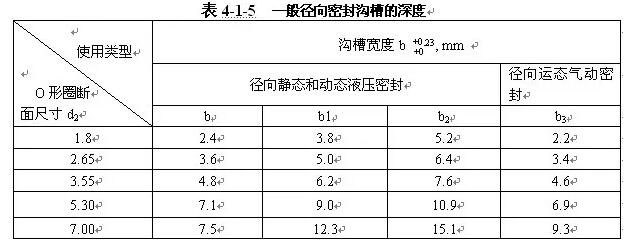

一般徑向密封溝槽寬度; 見表4-1-5

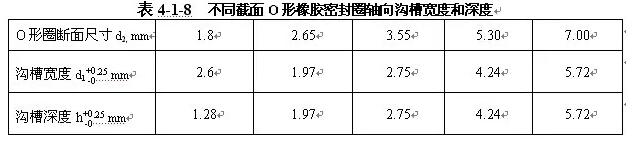

不同截面O形橡膠密封圈軸向溝槽寬度和深度

軸向密封溝槽寬度和深度;軸向密封溝槽寬度和深度見表4-1-8

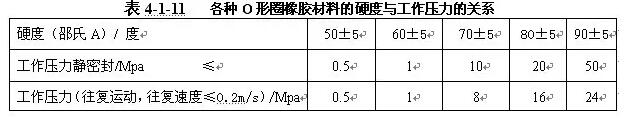

O型圈橡膠材料的硬度與工作壓力的關系

在橡膠材料標準中，以硬度和壓縮永久變形兩項性能最為主重。選擇壓縮變形較小的橡膠材料對密封性能是有利的，而硬度對于O形橡膠密封圈耐壓和抗擠又是至關重要的。根據國內標準和實踐經驗，橡膠在規定溫度下的壓縮永久變形最大不超過50%。而橡膠的硬度與密封工作壓力密切相關，壓力越高，硬度也是越高;參見表4-1-11

注：旋轉運動工作壓力一般不超過0.4 Mpa,硬度選擇在(70±5)度;超出0.4 Mpa則按特殊密封裝置設計。

溝槽的光潔度要求

溝槽的光潔度、溝槽接觸表面的粗糙度對密封效果和耐久性有很大影響。

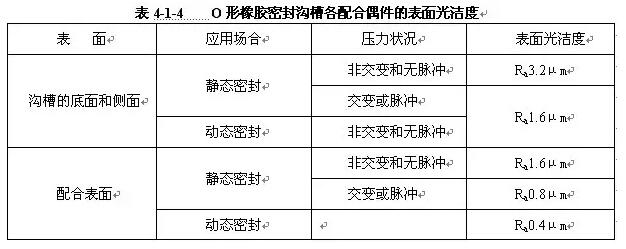

密封溝槽的各配合偶件表面光潔度

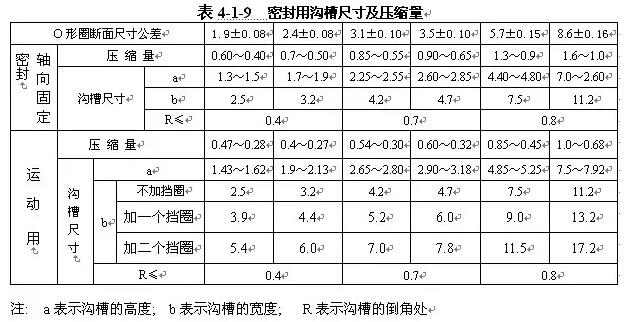

溝槽與壓縮量

固定密封用O形橡膠密封圈的壓縮率，一般情況下選用15～25%(此數據經驗數據)，運動密封如往復運動情況下壓縮率選用10～12%，旋轉運動下一般取3～5%的壓縮率，常用O形橡膠密封圈壓縮量與溝槽尺寸見表4-1-9
